Verlegung in Innenräumen und Kabelkanälen, im Freien, in
Erde und Wasser sowie auf Pritschen für Industrieanlagen,
Schaltanlagen und Kraftwerken. Der widerstandsfähige PEMantel kann bei der Verlegung und im Betrieb stark
mechanisch beansprucht werden.
Erde und Wasser sowie auf Pritschen für Industrieanlagen,
Schaltanlagen und Kraftwerken. Der widerstandsfähige PEMantel kann bei der Verlegung und im Betrieb stark
mechanisch beansprucht werden.
| Nennspannung | Uo/U: 18/30 kV |
| Prüfspannung | 63 kV |
| Biegeradius fest (xD) | 15 |
| Betriebstemperatur fest | -20°C bis 90°C |
| Betriebstemperatur beweglich | -20°C bis 90°C |
| Kurzschlusstemperatur | 250°C |
| Kurzschlussdauer | 5 sek. |
| Norm | DIN VDE 0276 Teil 620 Stossspannungsprüfung nach DIN VDE 0276-620: 6/10 kV = 75 kV 12/20 kV =125 kV 18/30 kV = 170 kV maximale Dauerspannung im Drehstrombetrieb: 06/10 kV: 12kV 12/20 kV : 24 kV 18/30 kV : 36 kV |
| Norm CE | CE = Das Produkt ist konform zur EGNiederspannungsrichtlinie 2014/35/EU. |
| Innenleiter | Kupferleiter blank, mehrdrähtig nach DIN VDE 0295 Kl.2 / BS 6360 cl.2 / IEC 60228 cl.2 |
| Aderisolierung | innere Leitschicht - VPE-Isolierung - äußere Leitschicht - leitfähiges Quellband |
| Gesamtschirmung | Kupferdrahtschirmung mit Gegenwendel |
| Außenmantelmaterial | Polyethylen (PE), schwarz |

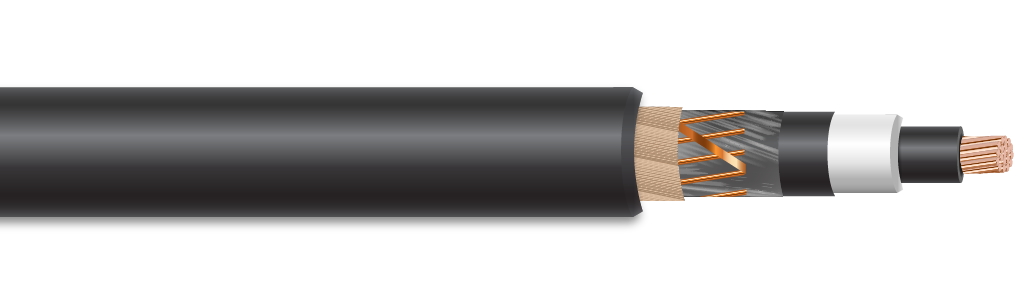

N2XS(F)2Y
